پروانه برج خنک کننده

پروانه برج خنک کننده یا به عبارتی فن کولینگ تاور یکی از مهم ترین اجزای کاربردی در برجهای خنک کاری در بخش هوادهی یا هوارسانی است. مهم ترین بخش سیستم هوادهی، فن یا همان پروانه برج خنک کننده است. وظیفه این قطعه در کولینگ تاور های صنعتی ایجاد جریان هوای مطلوب با مکش و دمش هوای درون برج می‌باشد. میزان هوادهی در برج های خنک  کننده صنعتی تاثیر مستقیم بر راندمان خنک کاری کولینگ تاور دارد. بنابراین کارکرد صحیح این قطعه در کولینگ تاور از اهمیت بالایی برخوردار است.

فن کولینگ تاور با اتصال به شفت و دریافت انرژی به چرخش درآمده و در طراحی های مختلف با سرعت زاویه ای در بازه ۳۰۰ الی ۹۰۰ دور بر دقیقه به گردش در می‌آید. هر مقدار که قطر فن یا اندازه آن بزرگتر باشد، از سرعت چرخشی پروانه برج کاسته تا از آسیب به قسمت های دوار و بلبرینگ فن جلوگیری گردد. فن ها به طور کلی به دو دسته پروانه اکسیال و پروانه سانتریفیوژ تقسیم بندی می‌شوند که در ادامه به توضیح هر کدام خواهیم پرداخت.

قطر فن معمولاٌ در بازه ۵۰ تا ۶۵۰ سانتی متر ساخته و تعداد پره های فن بین ۴ الی ۸ عدد می‌باشد. این دو مورد یعنی قطر پروانه و تعداد پره های آن بر راندمان و میزان مکش یا هوادهی فن تاثیر گذار است. پروانه برج خنک کننده آب از دو بخش اصلی هاب فن و تیغه(پره) فن تشکیل می‌شوند. برای جلوگیری از سنگین شدن و حرکت صحیح پروانه، تیغه های آن از متریال های سبک و فوق سبک ساخته می‌شوند. هر چقدر که وزن و گشتاور پره بیشتر باشد به طبع فشار بشتری بر الکترو موتور وارد می‌گردد. به طور معمول تیغه های پروانه کولینگ تاور با گرید هایی نظیر پلی آمید، فایبرگلاس و آلومینیوم ساخته می‌شوند.

| عملکرد پروانه برج خنک کننده

در یک توضیح مختصر می‌توان گفت: پروانه یا بخش فن محوری در برج خنک کننده با گردش دور محوری مشخص با مکش هوا از سمت و دمش هوا از سوی دیگر سبب ایجاد جریان مطلوبی از هوا در برج خنک کاری خواهد شد. طراحی خاص و زاویه دار پره های فن، بر عملکرد فن بسیار تاثیر گذار است. بخش مرکزی فن محوری که سبب چرخش شده این قطعه شده را شفت می‌نامند. الکترو موتور برج خنک کننده با انتقال قدرت به شفت باعث گردش این قطعه شده و در نهایت پروانه کولینگ تاور به چرخش در می‌اید. طریقه انتقال قدرت و اتصال شفت به موتور به روشهای متفاوتی چون کاهنده دور و تسمه و پولی، گیربکس و یا اتصال مستقیم یا دایرکت درایو به صورت زنجیر به آن متصل می‌گردد.

| در هنگام طراحی و گزینش فن، چه مواردی مهم است؟

  1. مطمئن شوید میزان قدرت لازم برای فراهم سازی نیرو و گشتاور پروانه با ابعاد و وزن مشخص وجود دارد.
  2. مقدار افت فشار استاتیک ایجاد شده در قسمت مکش فن و مقطع آیرودینامیکی کمترین فشار را تولید نماید.
  3. میزان هوادهی مورد نیاز را در نظر بگیرید.
  4. این تصور که هر چه فن میزان هوادهی بالاتری داشته باشد مناسب تر است اشتباه است.
  5. هر موتور با توان مشخص فن محوری اختصاصی خود را می‌طلبد.
  6. شرایط محیطی نظیر آلودگی هوا و اسیدی یا بازی بودن محیط را حتما در نظر بگیرید.

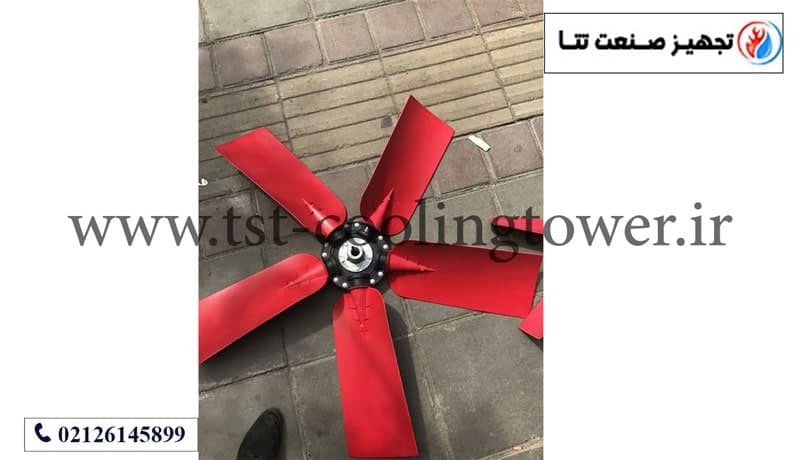

پروانه برج خنک کننده

| وظیفه پروانه برج خنک کننده

مهم ترین مرکز هوادهی در برج خنک کاری که وظیفه آن مکش هوای بیرون از طریق لوور ها به درون برج و چرخاندن هوا به صورت مطلوب در کولینگ تاور می‌باشد. این دستگاه توسط هاب و پروانه موظف به انتقال و جابه جایی هوا درون کولینگ تاور است.

| انواع پروانه برج خنک کننده

فن ها علاوه بر کاربری در سیستم هوارسانی کولینگ تاور در سایر تجهیزات سرمایشی نظیر اگزاست فن ها، کندانسورهوایی یا درای کولر، چیلر، هواسازها نیز کاربری دارند. بر اساس شکل ظاهری و نحوه گردش پروانه های برج خنک کننده به دو دسته اکسیال و سانتریفوژ تقسیم بندی می‌شوند. در ادامه به توضیح مختصری درباره هر کدام خواهیم پرداخت.

| پروانه محوری(Axial fan)

در این نوع از پروانه های کولینگ تاور، پره یا تیغه پیرامون محوری ثابت با میزان هوادی ۸۰ درصد در حال چرخش است. پروانه کولینگ تاور به صورت تک جهته در جهت ورود و خروج هوا از یک محیط به محیط دیگر و هوادهی بالا کاربری دارد. در شرایطی که هوای محیط دارای آلودگی و یا محیط اسیدی یا بازی است و یا طول کانال کشی زیاد باشد به دلیل افت فشار استاتیک این تجهیز نباید استفاده نمود. در فن محوری (اکسیال) به هر میزان که قطر پروانه زیاد تر باشد سرعت چرخش زاویه‌ای آن کاسته می‌شود. با پروانه محوری می‌توان در راستای هوادهی ثابت در سیستم استفاده کرد.

| پروانه سانتریفوژ(centrifuge fan)

فن سانتریفیوژ یا به اصطلاح حلزونی با مصرف انرژی الکتریکال بالا و لرزش و صدای زیاد امروزه کاربرد آن در برج ها خنک کاری به شدت کاهش یافته است. علاوه بر این موارد بازده هوادهی پایین و خرابی های پی در پی در برج های خنک کننده مورد استفاده قرار می‌گیرد. لازم به ذکر است که قدرت هوادهی بسیار بالایی به دیل دور بالای چرخش پره های آن دارد. با این توصیف می‌توان گفت هر نوع از پروانه های برج خنک کننده در مواردی مخصوص کاربری ویژه خود را دارا هستند.

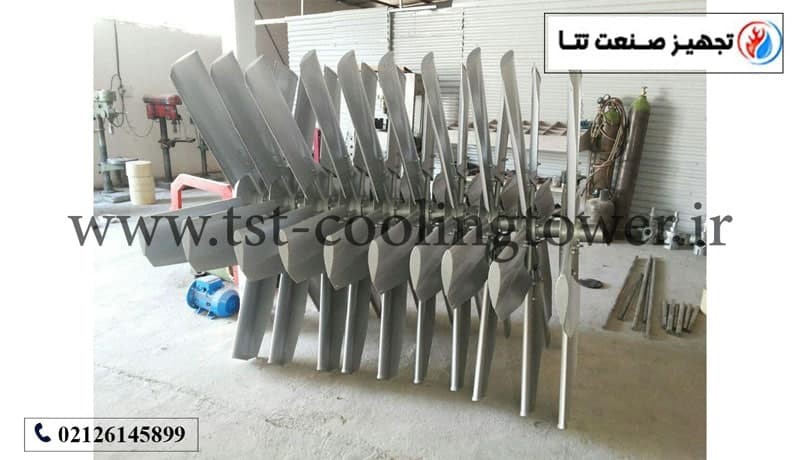

پروانه برج خنک کننده

| مزایا پروانه محوری برج خنک کننده

  • کمترین میزان تولید صدا به سبب دارا بودن مقطع ایرودینامیکی ایرفول
  • بازدهی و راندمان بالا و تولید هوادهی با ظرفیت های بالا
  • مصرف بهینه انرژی به دلیل فشار استادیکی متعادل و پایین
  • گردش هوای درون کولینگ تاور به صورت ایده آل
  • عدم نیاز روغن کاری
  • لرزش بسیار ضعیف در هنگام فعالیت

| انواع پروانه محوری برج خنک کننده

پروانه محوری کولینگ تاور به لحاظ جنس تیغه و هاب مقطع ایرو دینامیکی ان به سه گرید کلی تقسیم بندی می‌شود. در هر گرید زاویه چرخش و زاویه قرارگیری پره ها، سرعت چرخش میزان هوادهی، توان موتور، تعداد پره ها و قطره پروانه و تیغه ها متفاوت بوده و دارای انواع بسیاری است.

مقطع ایرودینامیکی وظیفه تقلیل فشار استاتیکی وارد بر فن و کاهش لرزش و صدای برج خنک کننده را بر عهده دارد.

| پروانه محوری برج خنک کننده با تیغه آلومینیوم

این مدل پروانه کولینگ تاور نسبت به سایرین بسیار رایج و پر کاربرد است. جنس تیغه های فن از آلومینیوم بوده که دارای نرمی و شکل پذیری بالایی است. سطح مقطع ایرودینامیکی در فن های محوری از نوع ایرفویل بوده که بهترین کاهنده فشار ناشی از نیروی دراگ می‌باشد.

| فن محوری کولینگ تاور با تیغه فایبرگلاس

این مدل پروانه دارای تیغه های از جنس فایبرگلاس سبک، مقاوم در برابر پوسیدیگی، آنتی یووی بودن و عدم آفتاب سوختگی و استحکام بالا از جمله ویژگی های آن می‌باشد. با توجه به موارد ذکر شده این مدل پروانه، در کولینگ تاور های جریان القایی(مکنده) مورد استفاده قرار می‌گیرد.

به دلیل مقاوم بودن در برابر مواد شیمیایی از این پروانه با تیغه فایبرگلاس در محیط های اسیدی و بازی می‌توان بهره برد.

| پروانه محوری برج خنک کننده با تیغه پلی آمید

این نوع از پروانه های کولینگ تاور همانطور که بارز است، دارای تیغه هایی  با متریال فوق سبک پلی آمید است. حجم هوادهی در این مدل فن ها پایین بوده و و در برجهای خنک کاری با ظرفیت پایین تا ۳۰ تن تبرید کاربری دارند. پروانه های محوری پلی آمید یا مولتی وینگ دارای پذیرش سازماندهی زاویه پره ها را داشته و با عرض بین ۱۲ تا ۱۸ سانتی متر تولید می‌گردد.

| مشخصات فنی پروانه محوری مولتی وینگ

  • پروانه محوری از نوع مولتی وینگ
  • دارای مقطع ایرفویل
  • بازده هوادهی از ۴ هزار الی ۲۴ هزار و صد فوت مکعب بر دقیقه
  • گستره ابعاد آن از قطر ۵۵ تا ۱۲۰ سانتی متر
  • زاویه پره ها ۱۸ درجه
  • جنس تیغه پلی آمید
  • سرعت چرخش زاویه ای بین ۶۰۰ تا ۹۰۰ دور بر دقیقه
  • دارای ۴ تا ۷ پره در ظرفیت های گوناگون

| مشخصات فنی پروانه محوری از نوع فایبرگلاس

  • پروانه محوری دارای تیغه ای فایبرگلاس
  • سطح مقطع ایرودینامکی ایرفول
  • بازه هوادهی از ۲۱ هزار تا ۳۸۰ هزار فوت مکعب در دقیقه
  • ابعاد ان از ۱۲۰ تا ۴۲۰ سانتی متر
  • هاب از نوع آلومینیوم
  • زاویه تیغه ها ۱۴ درجه
  • عرض تیغه ۳۸ سانتی متر
  • تعدا پره ها بین ۴ تا الی ۶ پره بسته به ظرفیت های مختلف

| مشخصات فنی پروانه محوری فایبرگلاس تیغه باریک

  • دارای مقطع ایرودینامیک ایرفویل
  • بازده هوادهی بین ۸ هزار تا ۳۷ هزار فوت مکعب بر دقیقه
  • ابعاد قطر ۸۰ تا ۱۴۵ سانتی متر
  • جنس هاب از نوع فایبرگلاس با واشر پولکی
  • زاویه پره ها ۱۴ درجه
  • تعداد پره بین ۴ تا ۵ تیغه
  • مدل FFL-TT-30



| مشخصات فنی پروانه محوری آلومینیوم

  • پروانه محوری از جنس تیغه آلومینیوم
  • مقطع ایرو دینامیکی ایرفول
  • سوپر بلید
  • بازده هوادهی بین ۲۱ تا ۳۲ هزار فوت مکعب در دقیقه
  • ابعاد ۱۲۰ تا ۴۲۰ سانتی متر
  • زاویه قرار گیری پره ها ۱۶ درجه
  • تعدا پره ها بین ۴ تا ۶
  • هاب از نوع آلومینیوم
  • مدل FAL-TT27

| عوامل تاثیر گذار بر ظرفیت هوادهی پروانه برج خنک کننده

  • تعداد تیغه های پروانه و عرض پره ها
  • زوایه مابین و قرارگیری مابین پره ها
  • ضخامت تیغه ها
  • نوع سیستم هوادهی و جنس پروانه ها

| قیمت پروانه کولینگ تاور | خرید پروانه کولینگ تاور

گروه فنی مهندسی تجهیز صنعت تتا در کنار تولید برج های خنک کننده، تامین کننده قطعات جانبی کولینگ تاور می‌باشد. برای دستیابی به اطلاعات تکمیلی در جهت استعلام قیمت و خرید کولینگ تاور صنعتی و قطعات جانی نظیر فن، الکترو موتور، نازل، اسپرینکلر، پکینگ و سایر موارد می‌توانید با کارشناسان ما تماس بگیرید.

عوامل تاثیر گذار بر قیمت پروانه کولینگ تاور

  • جنس پروانه کولینگ تاور
  • تعداد پره ها
  • قطر فن و عرض تیغه ها
