کویل فین دار

انواع کویل فین‌ دار جهت ایجاد گرمایش یا سرمایش در تجهیزات تهویه مطبوع استفاده می‌گردد که کویل شامل لوله مسی و فین آلومینیوم با پوشش‌های متفاوت می‌شود. مبدل فین دار بیشتر اوقات نشان دهنده علائم فیلتراسیون نادرست قسمت بالا دست سیستم می‌باشد. کویل های لوله فین دار (مبدل‌های تبادل کننده حرارت) دارای دو جزء اصلی لوله‌ها (سطح اولیه) و مقطع فین دار (سطح ثانویه) برای انتقال گرما هستند. هردوی این بخش‌ها نقش مهمی را در انجام مقدار تبادل حرارت مورد نظر بوسیله مقاومت متعادل سمت آب و هوا ایفا می‌نمایند. طراحی کویل فین دار توسط شرکت تهویه دی ایکس با ضخامت استاندارد ۱۲۰ تا ۱۵۰ میکرون بمنظور افزایش سطوح انتقال گرما صورت می‌گیرد.

نقش کویل فین دار

کویل فین دار بعلت داشتن پره‌های تعبیه شده برروی لوله سبب افزایش سطح انتقال گرمای انشعابات میشود. فین به معنای لوله پره دار است که از داخل آن سیال داغ عبور میکند و جهت بالا بردن سطح گرمایش پیرامون لوله پره‌هایی در اشکال مختلف تشکیل می‌دهد. بنابراین سبب شده با کمترین حجم ممکن بیشترین مقدار تبادل حرارت انجام گردد. همچنین بروی کویل مسی فین دار، فین تیوب‌ها قرار دارند و بصورت سرد فرم داده میشوند که دارای مقاومت خوردگی بالایی میباشد.

تولید کوئل فین دار

کوئل‌های فین دار کارخانه تهویه دی ایکس با فین پیشرفته موجدار سینوسی تولید شده که راندمان انتقال حرارت خیلی بالایی دارند. ساخت فین‌ها توسط دستگاه فین پرس بصورت تمام اتوماتیک صورت می‌گیرد. متریال مورد استفاده جهت تولید کویل فین دار آلومینیوم معمولی می‌باشد. یا صنعتی چنانچه شرایط آب و هوایی مرطوب باشد فین آلومینیومی روکش دار بکار برده می‌شود. ضخامت فین‌های آلومینیومی معمولا ۰٫۱۶ میلی‌متر قابل تولید است. همچنین بنابر تعیین ارتفاع یقه فین‌های طراحی شده FPI به شرح زیر میباشد :

  • کویل‌های لوله سایز ۵٫۸ : ۴ الی ۱۸ فین در اینچ
  • کویل لوله اندازه ۱٫۲ اینچ : ۲ تا ۸ FPI
  • کویل‌های لوله با بعاد ۳٫۸ : ۵ الی ۱۴ فین دراینچ

کویل فین دار

کاربرد کویل فین دار

  1. بالا بردن سطح انتقال گرمایش یا همان حرارت
  2. فیلتراسیون هوا دستگاه‌هایی همانند: داکت اسپلیت، هواساز، فن کویل، دیگر تجهیزات تهویه مطبوع
  3. اگر تراکم بیشتر FPI 10 باشد نقش فیلتر تصفیه هوا دارد تا هوای سالم درون محیط توزیع نماید

نکته: هنگام طراحی فین کویل باید مواردی نظیر: قطر لوله، جنس، ضخامت، دیواره، طول شیوه نصب پره‌ها مشخص باشد.

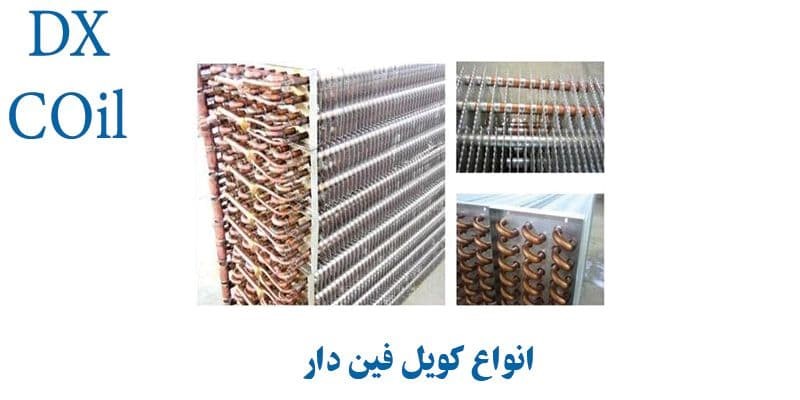

انواع کویل فین دار

جهت ساخت فین انواع کویل فین دار متریال آلومینیوم بکار برده می‌گردد. که شامل سه نوع گلدفین، بلوفین، آلوفین میشود. مدل گلدفین ضد خوردگی و رسوب بوده همچنین طول عمر کویل را بسیار بالا میبرد، پوشش طلایی رنگ داشته و موجب افزایش انتقال حرارت میگردد. بلوفین نوعی فین آلومینیومی صنعتی محسوب شده مناسب صنایع مختلف و نصب داخل اواپراتور، کندانسور می‌باشد. آلوفین همان فین آلومینیوم ساده موجدار معمولی بوده که در تمام کویل‌های حرارت زا، برودت زا کارایی دارد و بسیار پرمصرف است.
